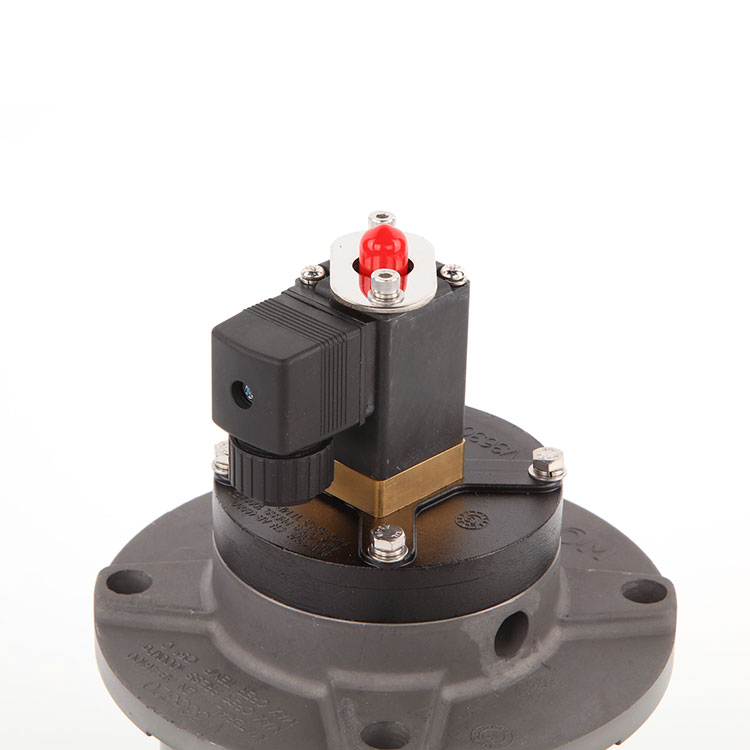

प्लन्जर पल्स सोलेनोइड एयर भल्भ Optipow 135 एक प्रकारको प्लन्जर पल्स सोलेनोइड एयर भल्भ हो, र ठूलो भिन्नता यो हो कि यसमा कुनै स्प्रिङहरू छैनन्।
मुख्य विशेषता | DESCRIPTION |
मोडेल | V1614718-0301 |
SIZE | ४ इन्च |
नाममात्र व्यास | DN100 |
अवस्था | १००% नयाँ |
ब्रान्ड | SMCC |
गुणस्तर | राम्रो |
विशेषताहरु | टिकाऊ, उच्च प्रदर्शन |
फाइदा | स्थापना गर्न सजिलो |
स्थायित्व | लामो जीवन, एक लाख पटक चक्र |
प्रयोग | औद्योगिक झोला फिल्टर लागि |
काम गर्ने माध्यम | सुख्खा संकुचित हावा सफा गर्नुहोस् |
इंजेक्शन समय (पल्स चौडाई) | 60-100MS |
पल्स अन्तराल समय | ≥60S |
फिल्टर क्षेत्र | १२०㎡ |
फिल्टर झोलाको लागि | 27 टुक्रा |
कामको दबाब | ०.२-०.६ एमपीए |
सुरक्षा ग्रेड | IP65 |
इन्सुलेशन ग्रेड | H |
KV/CV मान | ५१८.८५/६०५.५ |
वारेन्टी | 24 महिना |
बडी: यसलाई भल्भ हाउस वा भल्भ बडी पनि भनिन्छ र यो पूरै प्लन्जर पल्स सोलेनोइड एयर भल्भको मुख्य भाग हो, सामान्यतया एल्युमिनियम वा कास्ट स्टिल जस्ता टिकाउ सामग्रीबाट बनेको हुन्छ, जसमा अन्य कम्पोनेन्टहरू समावेश र सुरक्षा गर्दछ। प्लन्जर, रबर डिस्क र ओ-रिङको रूपमा।
प्लन्जर: यो एक चल्ने भाग हो, जुन उल्टो र डाउनसाइड सार्न सक्छ, सामान्यतया गिलास कपडा वा सिरेमिक जस्ता टिकाऊ सामग्रीबाट बनेको हुन्छ, र प्लन्जर पल्स सोलेनोइड एयर भल्भमा यसको भूमिका ग्यासको प्रवाहलाई नियन्त्रण गर्ने हो।
पल्स सोलेनोइड: यो चुम्बकीय बल सिर्जना गर्न प्रयोग गरिने कम्पोनेन्ट हो जसले सोलेनोइडलाई सक्रिय हुँदा प्लन्जरलाई चलाउँछ।
वसन्त: यो एक कम्पोनेन्ट हो जुन प्राय: प्लन्जरलाई यसको मूल स्थितिमा फर्काउन मद्दत गर्न प्रयोग गरिन्छ।
भाग | सामग्री |
वाल्व घर | एल्युमिनियम मिश्र धातु ABC-12 |
प्लन्जर | प्रबलित नायलॉन 66 |
झिल्ली | राम्रो-एन रबर |
रबर डिस्क | विशेष रबर |
ओ-रिंग | फ्लोर रबर |
पायलट कभर | एल्युमिनियम मिश्र धातु ABC-12 |
उत्पादनको नाम | लेख नम्बर | स्थान छैन। |
OPTIPOW 135(24V) | V1614718-0100 | ① |
OPTIPOW 135 (100V, 50 Hz) | V1614718-0301 | ① |
OPTIPOW 135 (120V, 60Hz) | V1614718-0400 | ① |
OPTIPOW 135 (120V 60Hz UL-प्रमाणित) | V1614718-0700 | ① |
OPTIPOW 135 (सोलेनोइड बिना, 90° घुम्ने) | V1614718-0800 | 一 |
झिल्ली | V4549902-0100 | ② |
ओ-रिङ (फ्लोर रबर ६४.५ x ३.१) | ८००३-५५७३ | ③ |
O-Ring (Nitril 70SH 64.5 x 3.1) | २१३६-१४२२ | ③ |
ओ-रिङ (१४३ x ३.१) | २१३६-१४४१ | ④ |
पायलट आवरण | V3630501-0100 | ⑤ |
प्लेट | V3630524-0100 | ⑥ |
प्लन्जर | V3629022-0100 | ⑦ |
राउन्ड वाशर (SS3576-5-200HV FE/ZN25) | ४९०३-२१४६ | 一 |
रबर डिस्क | V3640660-0100 | ⑧ |
सोलेनोइड भल्भ (२४ वी डीसी) | V3611471-0100 | ⑨ |
Solenoid भल्भ (100 V, 60 Hz) | V3611471-0201 | ⑨ |
Solenoid भल्भ (110 V, 50 Hz) | V3611471-0300 | ⑨ |
Solenoid भल्भ (110 V, 60 Hz) | V3611471-0200 | ⑨ |
सोलेनोइड भल्भ (१२० वी, ६० हर्ट्ज) | V3611471-0400 | ⑨ |
Solenoid भल्भ (120V, 60 Hz-UL प्रमाणित) | V3640645-0200 | ⑨ |
Solenoid भल्भ (230V, 50 Hz) | V3611471-0500 | ⑨ |
Solenoid भल्भ (110 V, 60 Hz) | V3611471-0200 | ⑨ |
सोलेनोइड भल्भ (१२० वी, ६० हर्ट्ज) | V3611471-0400 | ⑨ |
Solenoid भल्भ (120V, 60 Hz-UL प्रमाणित) | V3640645-0200 | ⑨ |
Solenoid भल्भ (230V, 50 Hz) | V3611471-0500 | ⑨ |
प्लन्जर पल्स सोलेनोइड एयर भल्भको सञ्चालनको सिद्धान्त निम्नानुसार छ: जब सोलेनोइड भल्भ बन्द हुन्छ, वसन्तले प्लन्जरलाई एसएमसीसी गुणस्तरको प्लन्जर पल्स सोलेनोइड एयर भल्भ बडीको तलतिर धकेल्छ, ग्यास आउटलेट अवरुद्ध गर्दछ। जब सोलेनोइड भल्भ सक्रिय हुन्छ, यसले चुम्बकीय बल उत्पन्न गर्छ जसले वसन्त बललाई जित्छ र प्लन्जरलाई माथितिर धकेल्छ, यसरी प्लन्जर पल्स सोलेनोइड एयर भल्भ खोल्छ र ग्यास प्रवाह गर्न अनुमति दिन्छ। जब सोलेनोइड भल्भ डी-एनर्जाइज हुन्छ, वसन्तले प्लन्जरलाई फेरि तलतिर धकेल्छ, र प्लन्जर पल्स सोलेनोइड एयर भल्भ बन्द हुन्छ।
Optipow प्लन्जर पल्स solenoid एयर भल्भ 135 मात्रा | कार्टन प्याकिंग साइज |
१ पीसी | 185mm*195mm*297mm |
२ पीसी | 380mm*195mm*297mm |
४ पीसी | 380mm * 380mm * 297mm |
६ पीसी | 580mm * 380mm * 297mm |
प्लन्जर पल्स सोलेनोइड एयर भल्भको विस्तृत अनुप्रयोग मुख्यतया यसको उत्कृष्ट प्रदर्शन र अद्वितीय संरचनाको कारण हो।
सबैभन्दा पहिले, प्लन्जर पल्स सोलेनोइड एयर भल्भको राम्रो सील प्रदर्शन छ र यो बन्द हुँदा शून्य चुहावट प्राप्त गर्न सक्छ। यो किनभने प्लन्जर पल्स सोलेनोइड एयर भल्भले गतिशील सील र स्थिर सीलको सिद्धान्त प्रयोग गर्दछ। डायनामिक सीलिंग प्लन्जरमा सील रिंग द्वारा प्राप्त गरिन्छ, जसले प्लन्जर र भल्भ हाउस बीचको अन्तरलाई सील गर्दछ जब प्लन्जर सर्छ। स्थिर सीलिंग भल्भ बडीमा स्थिर सीलिंग रिंग द्वारा प्राप्त गरिन्छ, जसले भल्भ बडी र पाइपलाइन बीचको अन्तरलाई सील गर्दछ जब प्लन्जर स्थिर अवस्थामा हुन्छ।
दोस्रो, प्लन्जर पल्स सोलेनोइड एयर भल्भको राम्रो प्रतिक्रिया छ। जब सोलेनोइड उत्साहित हुन्छ, प्लन्जर आकर्षित हुनेछ र विपरीत दिशामा सर्नेछ, जसले भल्भ खोल्न मद्दत गर्नेछ। जब सोलेनोइड डिमग्नेटाइज हुन्छ, प्लन्जर वसन्त बलको कार्य अन्तर्गत आफ्नो मूल स्थितिमा फर्किनेछ, जसले भल्भ बन्द गर्नेछ। तसर्थ, प्लन्जर पल्स सोलेनोइड एयर भल्भले नियन्त्रण संकेतलाई तुरुन्तै प्रतिक्रिया दिन सक्छ।
अन्तमा, प्लन्जर पल्स सोलेनोइड एयर भल्भको विभिन्न वातावरणमा राम्रो अनुकूलन क्षमता छ। यो यसको अद्वितीय संरचना र सामग्री चयनको कारण विभिन्न उद्योग र विभिन्न वातावरणमा प्रयोग गर्न सकिन्छ। थप रूपमा, यो कम आवाज र सानो आकार छ, त्यसैले यो स्थापना र सञ्चालन गर्न सजिलो छ।
सामान्यतया, उत्कृष्ट प्रदर्शन र अद्वितीय संरचनाको साथ, प्लन्जर पल्स सोलेनोइड एयर भल्भ विभिन्न उद्योगहरूमा व्यापक रूपमा प्रयोग गरिन्छ: पावर प्लान्ट, ग्लास कारखाना, एल्युमिनियम प्लान्ट, सिमेन्ट प्लान्ट, पाउडर कोटिंग र कार निर्माण प्लान्ट।
